Descarga parcial em transformadores e GIS
A descarga parcial em máquinas elétricas de grande porte, como transformadores de potência e painéis de distribuição isolados a gás, é um indicador importante de que uma falha ocorrerá e que uma ação imediata precisa ser tomada. Na maioria das vezes, uma falha no transformador e no painel de distribuição isolado a gás (GIS) é um desastre econômico. Na maioria das vezes, o impacto econômico vem dos custos de substituição, incluindo multas, impactos ambientais do SF6 e tempo de inatividade.
Observar os dados de descarga parcial e interpretá-los com precisão requer experiência e conhecimento que algumas organizações não têm internamente. É por isso que ter o sistema de monitoramento correto, desenvolver o conjunto de habilidades ou confiar em terceiros para interpretar esses dados é um tópico tão importante.
Permitir que os gerentes de fábrica, engenheiros elétricos ou gerentes de subestação tenham a confiança necessária para tomar decisões estratégicas informadas sobre a manutenção oportuna de suas máquinas é o motivo pelo qual o monitoramento de descarga parcial é tão importante.
O que é descarga parcial?
A definição de descarga parcial pode ser descrita como pequenas faíscas elétricas que ocorrem em espaços vazios de ar dentro dos enrolamentos do transformador de potência.

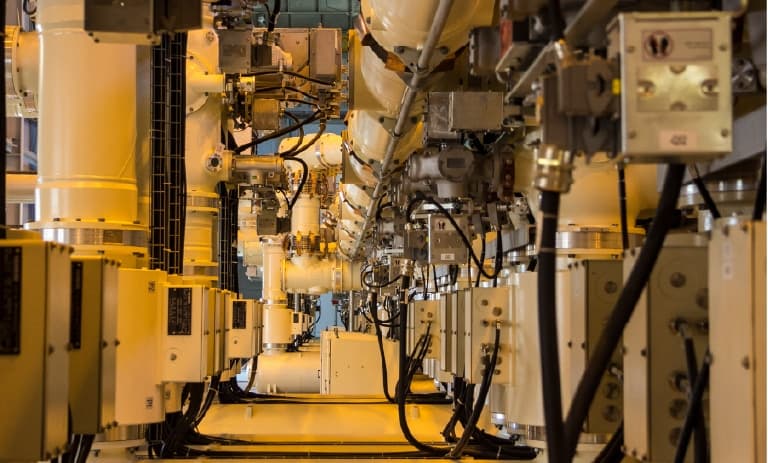

Como o painel de distribuição isolado a gás (GIS) é preenchido com gás SF6 como isolamento, a descarga parcial pode ser causada por partículas flutuantes, componentes soltos ou quebrados, como um pedaço de metal raspado que se aproxima demais de um condutor.
A descarga parcial pode ocorrer em diferentes tipos de meio, seja sólido, gasoso ou líquido. Além disso, a tensão de descarga parcial varia de acordo com o material de isolamento. Geralmente, a descarga parcial pode ocorrer em tensões superiores a 5kV.
Opções de monitoramento de descarga parcial
Existem duas opções para o monitoramento de descarga parcial:
- Monitoramento de descarga parcial on-line
- Monitoramento de descarga parcial off-line
O monitoramento de descarga parcial on-line permite o monitoramento constante do transformador de potência ou do painel de distribuição isolado a gás enquanto ele está em operação. Isso permite que a manutenção e as operações recebam dados de descarga parcial em tempo real.
O monitoramento de descarga parcial off-line é o teste que ocorre quando o transformador de potência ou o painel de distribuição isolado a gás (GIS) é colocado off-line durante uma interrupção programada ou um ciclo de manutenção normal.
Tipos de tecnologias de monitoramento de DP
Há muitas tecnologias conhecidas para monitorar a descarga parcial atualmente. A tecnologia acústica, a análise de gás dissolvido (DGA) e a tecnologia de ultra-alta frequência (UHF) são os métodos mais usados.
A tecnologia mais precisa para medir descargas parciais é a tecnologia de ultra-alta frequência (UHF). A tecnologia UHF tem excelente imunidade a interferências e uma sensibilidade maior do que qualquer outro tipo de medição de descargas parciais, por exemplo, análise de gás dissolvido, acústica ou medições convencionais. A detecção imediata de descarga parcial (antes da DGA) torna-a ideal para o monitoramento on-line.
Relatórios de teste de descarga parcial - tomando decisões e impactando sua estratégia de manutenção
A interpretação precisa dos dados de descarga parcial é essencial para o planejamento da manutenção. Esses relatórios sobre a condição dos ativos podem fornecer informações úteis para a tomada de decisões sobre quais ativos devem ser mantidos primeiro ou quando uma máquina deve ser colocada off-line para evitar uma falha.
Se a interpretação dos dados de descarga parcial não for uma habilidade de sua equipe, a equipe de especialistas em DP altamente experientes da Qualitrol Xpert Services pode ajudar a analisar os dados de DP do QPDM e fornecer relatórios e recomendações. O suporte também está disponível para instalação e teste do sistema.
