Monitoramento on-line da Análise de Gás Dissolvido (AGD) de transformadores de potência
Quais são as opções de tecnologia disponíveis ao planejar a implantação da Análise de Gás Dissolvido (DGA) on-line em transformadores de potência? Veja por que a precisão do resultado da DGA é tão importante para o sucesso de qualquer monitor de DGA on-line.
Tecnologia para análise on-line de gás dissolvido
Originalmente desenvolvido como uma técnica de laboratório, envolvendo amostragem manual e análise laboratorial em um instrumento de cromatografia de gás, o uso de DGA on-line agora é uma visão comum em subestações elétricas.
Várias tecnologias principais são empregadas em monitores de gás on-line para análise de gás dissolvido. No caso dos monitores multigases, eles podem ser divididos em dois grupos
- Monitores baseados em "cromatografia gasosa"
- Monitores baseados em "infravermelho" (mais sensores secundários adicionais), por exemplo, PAS
Ambas as tecnologias enfrentam os mesmos desafios: Como rastrear em tempo real a alteração do conteúdo de gás durante períodos muito longos (anos ou até décadas) em ambientes às vezes adversos e com um alto grau de precisão, razão pela qual o Methods for On-line Dissolved Gas Analysis of Electrical Insulating Fluids é uma ótima leitura. Para dar uma olhada, clique aqui.
Análise on-line de gás dissolvido,
Planejando empregar o monitoramento on-line de DGA? Como o monitoramento on-line de DGA de transformadores de potência cria valor para os gerentes de ativos de subestações elétricas?
Um dos principais objetivos de qualquer gerente de ativos de subestações é garantir a disponibilidade dos principais ativos pelo maior tempo possível e, ao mesmo tempo, saber e planejar quando eles finalmente precisarão ser substituídos.
- Disponibilidade está vinculada à manutenção eficaz
- Planejamento de substituição
A DGA on-line é uma ferramenta para dar suporte a ambos. Muitas vezes, ele é considerado uma solução por si só.
"Se você implementar o DGA on-line, terá atendido às suas necessidades de DGA." No entanto, esse não é realmente o caso; a DGA on-line é apenas uma ferramenta para auxiliar na tomada de decisões. O valor real do DGA on-line não está nos dados, mas no uso que os gerentes de ativos elétricos fazem dessas informações para tomar decisões informadas.

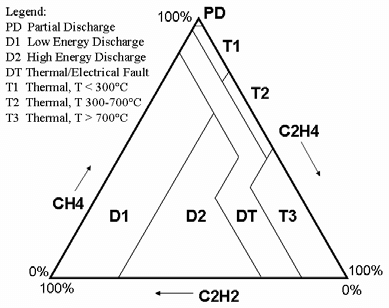

Para referência, consulte o Triângulo de Michel Duval acima. Como é possível garantir datas precisas? Com um sistema analítico complexo, como um monitor DGA on-line, isso é feito por meio de calibração.
Procura mais informações sobre Michel Duval e suas ferramentas de diagnóstico? A Qualitrol trabalhou extensivamente com Michel Duval e abordou os tópicos do Triângulo neste webinar sob demanda e do Pentágono. Ambos podem ser acessados abaixo:
Sistemas e Soluções de Análise de Gás Dissolvido
A calibração do monitor é essencial para um sistema de DGA on-line preciso, e aqui está o porquê!
Como observado acima, há duas tecnologias principais empregadas para o monitoramento de DGA on-line multigás.
- Cromatografia a gás
- Infravermelho (mais sensores secundários adicionais)
Para qualquer sistema de DGA baseado em cromatografia a gás, a calibração é uma parte rotineira de sua operação. Nos sistemas de GC, um padrão de gás conhecido é introduzido no cromatógrafo de gás a cada poucos dias, e os sensores são recalibrados. Isso garante que o monitor esteja sempre operando com uma calibração recente e, portanto, fornece a precisão vitalícia do monitor DGA
Os sistemas baseados em infravermelho (PAS, FTIR etc.) são muito mais complexos de calibrar; a calibração verdadeira só é possível em um ambiente de laboratório. Por esse motivo, os sistemas on-line são projetados para sacrificar totalmente a calibração ou têm um ciclo de manutenção de rotina que envolve a substituição do espectrômetro de infravermelho (e de todos os sensores secundários). Quando a substituição dos sensores principais é um componente para garantir a precisão contínua, isso geralmente é realizado a cada 5 anos, o que deixa vários anos em que o estado da calibração é desconhecido.
Para obter mais informações sobre esse tópico, leia o seguinte artigo intitulado "Análise de gases dissolvidos em fluidos isolantes elétricos, tecnologias e a importância da precisão", que pode ser encontrado clicando aqui.
Monitoramento de transformadores de potência e análise de gás dissolvido
A análise on-line de gás dissolvido é um elemento importante de qualquer solução de monitoramento de transformadores.
O principal requisito da técnica é a detecção e o diagnóstico da saúde do transformador. Quando se espera um diagnóstico preciso, a precisão dos dados é fundamental. Dados de DGA imprecisos podem levar a conclusões incorretas e à tomada de decisões erradas, com risco potencial de um resultado catastrófico.
Nesse ambiente, um sistema de DGA on-line capaz de fornecer dados de DGA precisos durante toda a vida útil oferece uma vantagem distinta em relação a um sistema que depende de substituições ocasionais do espectrômetro ou de nenhuma calibração.
